超低含水率仪

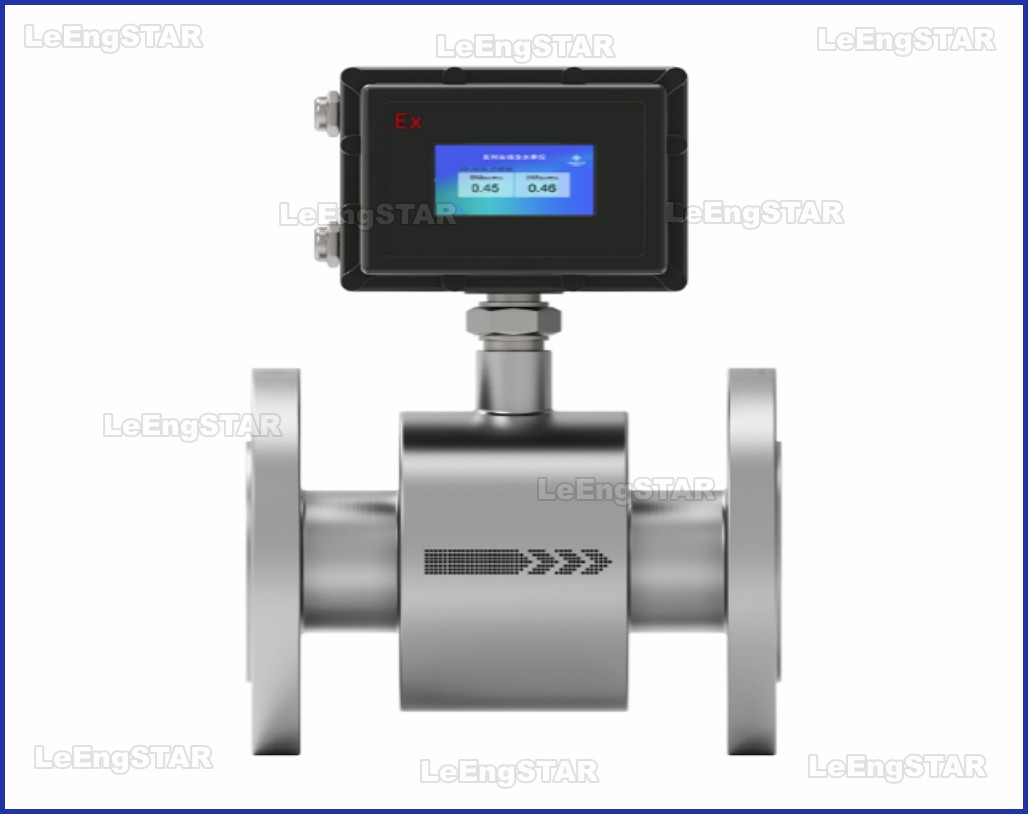

超低含水在线测量仪

该系列产品通过高频微波传感技术在不同流体介质(包括原油,纯水及油水混合介质)中传输特性的差异进行建模,对信号幅值、相位变化进行分析对比,获得被测介质中含水率。联恒星科技超低含水在线测量仪在油水两相流中0-3%的含水率范围内的测量误差在300ppm以内,最大限度地降低原油交接过程中含水过高带来的经济损失。产品采用工业级设计,稳定性强,重复性好,无需频繁维护保养。免除人工取样及化验,为油田节约人力成本,提高含水率数据的获取效率。

联恒星科技超低含水在线测量仪采用高频微波传感技术,测量范围宽,测量精度高,受矿化度、积蜡、腐蚀影响小,抗干扰能力强,适用于多种行业的运用。

  1. 1
    含水率精确

    提供实时、连续、精确的含水率测量数据。

  2. 2
    节约成本

    免除人工取样及化验,为油田节约人力成本,提高含水率数据的获取效率。

  3. 3
    助力智慧油田

    含水率数据实时在线符合建设智慧油田的需要,同时也是实现无人化管理的重要组成环节之一。

  4. 4
    为优化生产管理提供可靠依据

    实时在线含水率仪实时连续的测量数据真实有效,无需估算,为优化生产管理提供可靠依据。

  5. 5
    超限报警

    提供联合站、炼油厂等应用场景的原油含水率超限报警。

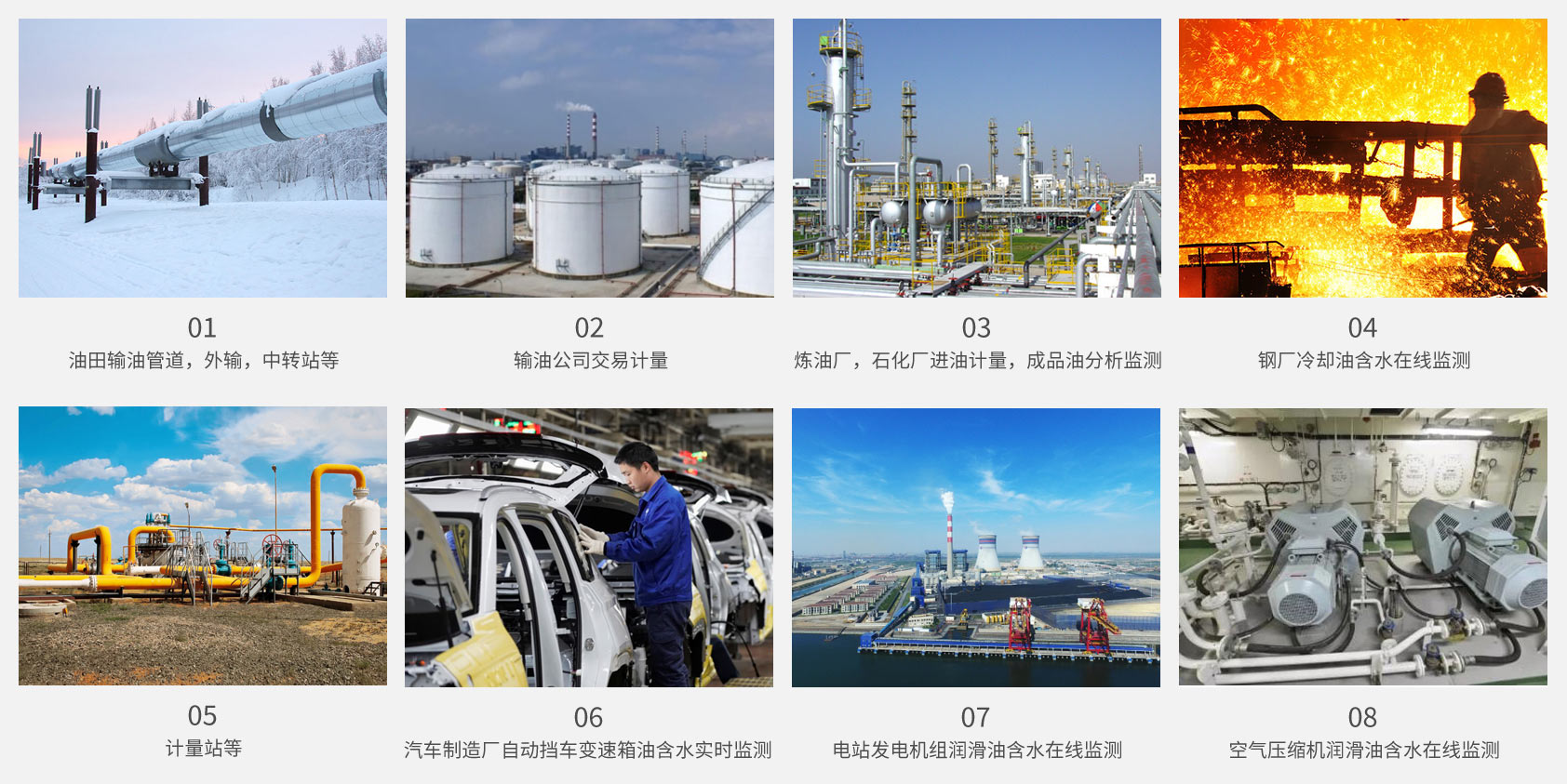

运用领域

配套使用软件

联恒星科技提供配套的SurveillanceMaster®动态生产辅助决策软件,能够针对含水率数据进行多维度分析,提供包括含水率实时变化预警、含水率趋势报表、含水率横向与纵向对比等功能,为用户各类作业决策提供准确的依据。

成品油顺序混输运用场景

当需要把多种油品从甲地(如炼油厂)运到乙地(如大城市)时,可以让各种油品沿同一条管道输送,这种一管多用的输油工艺称为顺序输送或交替输送,多应用于成品油管道。

两种油品在管道中交替时,在接触界面处将产生一段混油。混油段中前行油品含量较高的一部分进前行油品的油罐,后行油品含量较高的一部分进后行油品的油罐,而混油段中间的那部分进混油罐。这个切换的过程就是“混油切割”。混油往往不符合产品的质量指标,需重新加工,或者降级使用,或者按一定比例回掺到纯净油品中(以不导致该油品的质量指标降级为限)。某一种油品中允许混入另一种油品的比例与这两种油品物理化学性质的差异,以及油品的质量潜力有关。性质越接近,质量潜力越大,则允许混入另一种油品的比例也越大。故顺序输送管道中油品的排序有一定规则,将性质相近的油品相邻输送。例如,美国科洛尼尔管道一个输送周期中油品的排序为:高级汽油-普通汽油-煤油-燃料油-柴油-普通汽油-高级汽油。

联恒星科技超低含水在线测量仪通过内部分析参数,可以有效的区别不同标号的汽油,乙醇汽油,柴油,航空煤油,润滑油等,用于长输管道油品界面的识别和切换,大大提高输油效益,减少混油数量。

检测标定结果

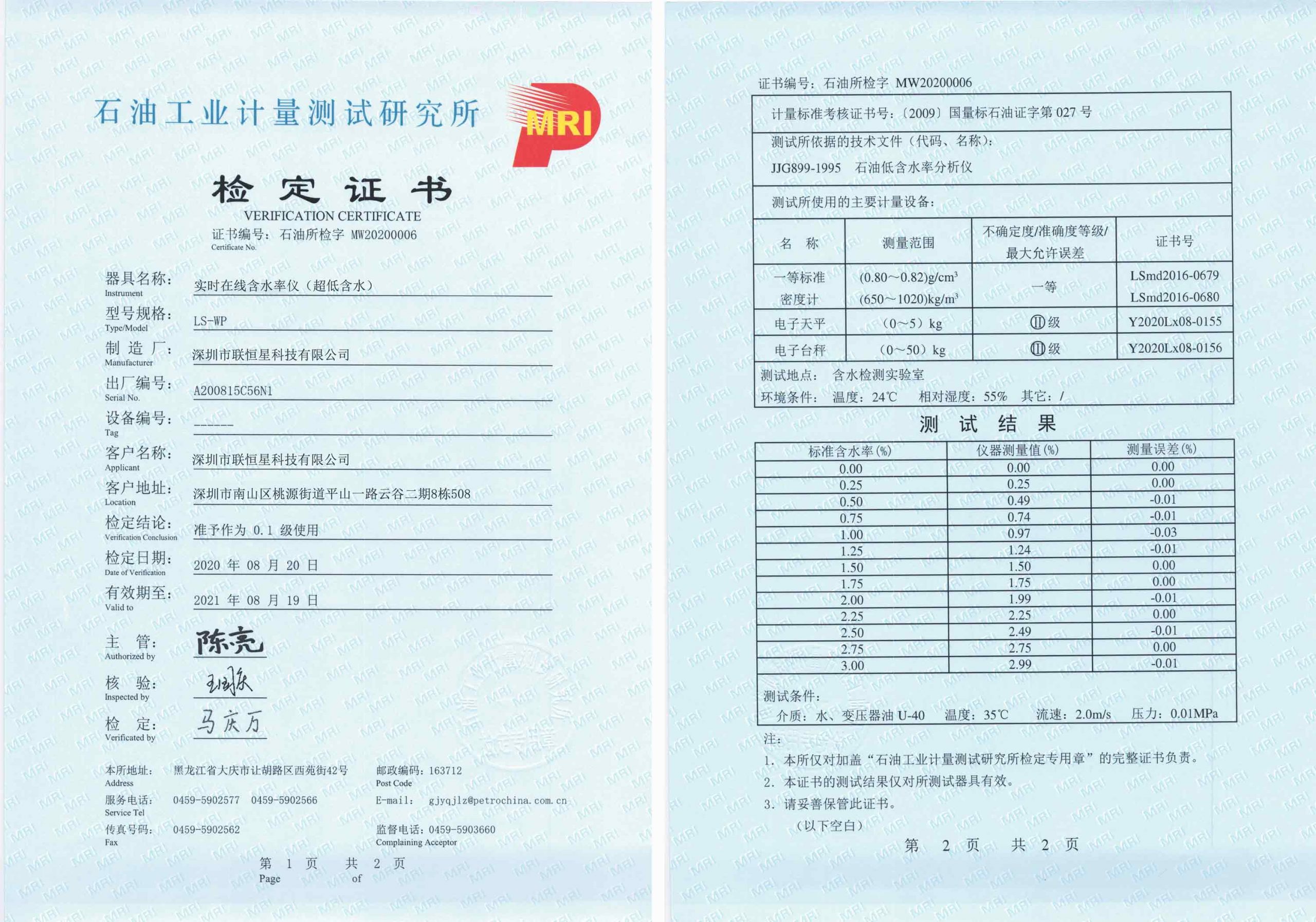

石油工业计量测试研究所(大庆)的检测标定结果

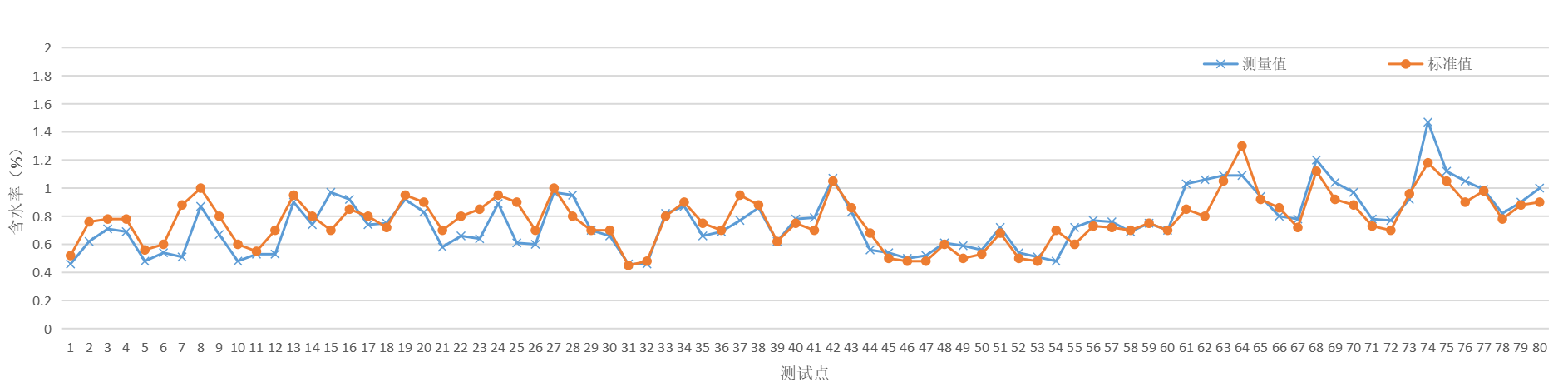

从左图中可以看出LS-WP超低含水在线测量仪测量精度高,测量误差在0%~0.03%之间,符合外输原油的超低含水率(一般要求误差低于0.1%)的监测。
